ইস্পাত বার ট্রাস ডেক

স্টিল-বার ট্রস ডেক হ'ল নির্মাণ প্রকৌশলীদের দ্বারা বিকাশিত মেঝে ডেকগুলির একটি নতুন প্রজন্ম। মেঝে ডেকের ইস্পাত বারগুলি মেঝে ডেকের উত্থাপিত উচ্চতা এবং ভারবহন ক্ষমতা প্রতিস্থাপনের জন্য কারখানায় আধা-স্বয়ংক্রিয় শীট ধাতব ld ালাই সরঞ্জাম ব্যবহার করে স্টিল বার ট্রাসগুলিতে প্রক্রিয়াজাত করা হয়।

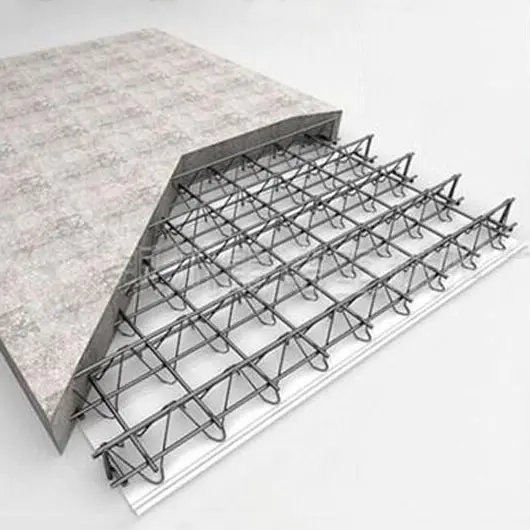

এই সিস্টেমটি কনস্ট্রাকশন টেমপ্লেটের সাথে কংক্রিট ফ্লোর স্ল্যাবের স্টিল বারগুলিকে সংহত করে। নির্মাণ পদ্ধতির সময়, স্টিল-বার ট্রস ডেকগুলি মেঝে স্ল্যাব এবং নির্মাণের বোঝা ভেজা কংক্রিটের ওজন সহ্য করতে পারে। ব্যবহারের সময়কালে, ইস্পাত ট্রাসের উপরের এবং নিম্ন কর্ড স্টিল বারগুলি ব্যবহারের বোঝা সহ্য করার জন্য সামগ্রিকভাবে কংক্রিটের সাথে একসাথে কাজ করে।

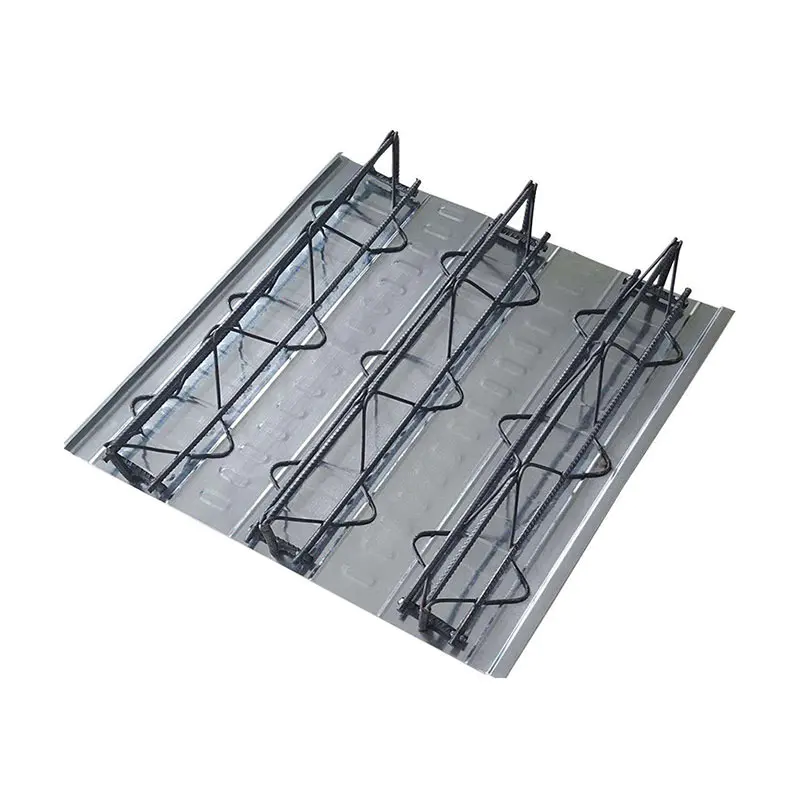

স্টিল-বার ট্রস ডেকটি রেজিস্ট্যান্স স্পট ওয়েল্ডিংয়ের মাধ্যমে ইস্পাত ট্রাস এবং নীচের শীটটি সংযুক্ত করে গঠিত হয়। স্টিল-বার ট্রস স্টিল বারগুলি দিয়ে তৈরি, যা বিভিন্ন অবস্থান অনুসারে উপরের জ্যা, লোয়ার কর্ড এবং ওয়েব বার হিসাবে ব্যবহৃত হয়। নীচের শীটটি গ্যালভানাইজড স্টিল প্লেট বা ঠান্ডা-ঘূর্ণিত ইস্পাত প্লেট দিয়ে তৈরি করা যেতে পারে।

উচ্চতা

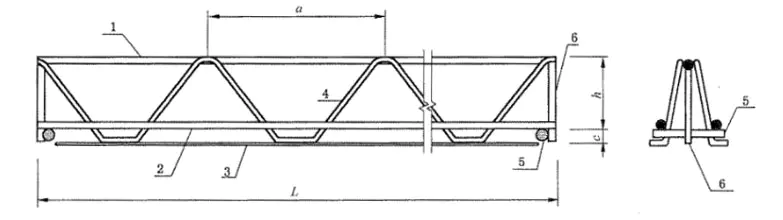

বিভাগীয় দৃশ্য

1 、 আপার কর্ড ； 2 、 দ্য লোয়ার কর্ড ；

3 、 নীচের শীট ； 4 、 ওয়েব বার ；

5 、 সমর্থনের অনুভূমিক শক্তিবৃদ্ধি ； 6 、 উল্লম্ব সমর্থন বার।

এল ： স্টিল ট্রাস ফ্লোর স্ল্যাব দৈর্ঘ্য, ≤12000 মিমি ；

এইচ ： স্টিল ট্রসের উচ্চতা, 70 ~ 170 মিমি

একটি ： ইস্পাত ট্রাস বিভাগগুলির মধ্যে দূরত্ব, 200 মিমি;

বি ： স্টিল বার ট্রাসেসের মধ্যে ব্যবধান, 188 মিমি;

সি concrete কংক্রিটের কভারের বেধ, 15 মিমি;

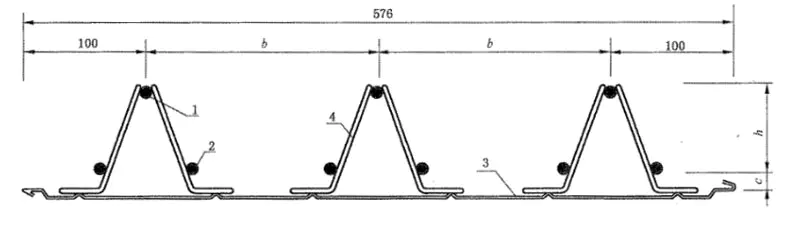

নীচের শীটের চিত্র

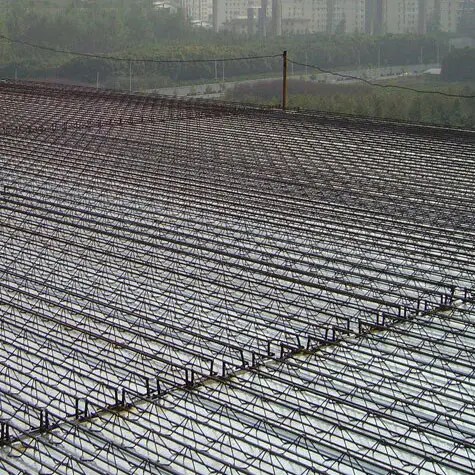

স্টিল-বার ট্রস ডেক রাখার আগে, অঙ্কনটিতে প্রদর্শিত শুরুর অবস্থান অনুসারে রেফারেন্স লাইনটি সেট করা উচিত। প্রথম বোর্ডটি রেফারেন্স লাইনের সাথে সারিবদ্ধ হওয়া উচিত এবং অন্যান্য বোর্ডগুলি ক্রমানুসারে ইনস্টল করা উচিত। বোর্ডগুলির সংযোগ একটি বেঁধে দেওয়ার পদ্ধতি গ্রহণ করে এবং কংক্রিট ing ালার সময় কোনও ফুটো না হয় তা নিশ্চিত করার জন্য বোর্ডগুলির মধ্যে হুক সংযোগটি শক্ত হওয়া উচিত।
